KDW127/12B矿用隔爆兼本安型直流稳压电源

1.概述

KDW127/12B矿用隔爆兼本安型直流稳压电源（以下简称“电源”）。电源为矿用隔爆兼本安型产品，适用于煤矿井下。其工作原理为交流输入通过开关电源输出低压，经过浮充电路给电池充电，后经DC-DC、双重过压过流保护后输出。当交流电断开后，电池可以通过DC-DC稳压、保护后输出稳定的电压。

2.结构特征

电源箱采用隔爆型外壳结构，由电气腔和电池腔组成，两个隔爆腔均采用螺栓固定盖体的方式，整机采用直接引入的电缆引入方式，电气腔两侧共装有4个A1型防爆电缆引入装置，电池腔及电气腔之间通过绝缘套管连接。外壳主体材质为Q235A碳钢，电气腔具有一个观察视窗，透明件材质为钢化玻璃，电池腔安装有一个备用电源通断开关。

3.防爆型式

矿用隔爆兼本质安全型，防爆标志：Ex db [ib Mb] I Mb。

4.外形尺寸、重量

外形尺寸： 295×285×102(mm)，重量：约13.2kg。

5.电气性能

(1) 输入

① 额定供电电压：AC127 V；

② 电源电压波动范围：额定供电电压的75%～110%；

③ 输入视在功率：≤60 VA；

④ Um：AC140V。

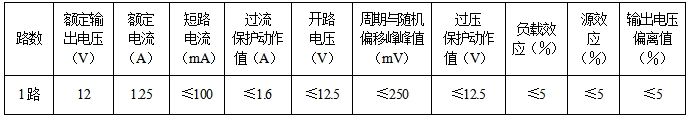

(2)输出：基本参数见表1

表1

(3)备用电源功能（磷酸铁锂锂离子蓄电池）

① 电池型号：IFR32650EC/5Ah/3.2V，6节串联（5Ah/19.2V）南通南卓电子科技有限公司；

② 转换时间：≤10ms；

③ 工作时间：额定电流下≥4h；

④ 最高充电电压：≤DC25V；

⑤ 充电截止电压：≤DC22.2V；

⑥ 充电电流：≤1A；

⑦ 放电终止电压：≥DC15V；

⑧ 电池配套管理系统具备单体电池过充电压保护、单体电池过放电压保护、充电过流保护、放电过流保护、输出短路保护、温度保护功能。

(4)功能

① 电源具有双重过压、过流、短路保护功能，当发生故障时，电源自动保护，故障解除后，自动恢复正常工作；

② 电源具有备用电池功能，在额定电流下工作时间大于4小时。
