瓦斯抽放泵站集控系统

一、概述

瓦斯抽放泵站集控系统实现远程/就地手自动控制、远程监测、监视，实现瓦斯泵站无人值守、专人巡视运行模式。将瓦斯抽采监测，环境瓦斯监测，水封阻火泄爆、抑爆、阻爆装置等瓦斯管道输送安全保障设施状态参数数据接入集控软件平台，实现设备远程监控。

二、系统特点

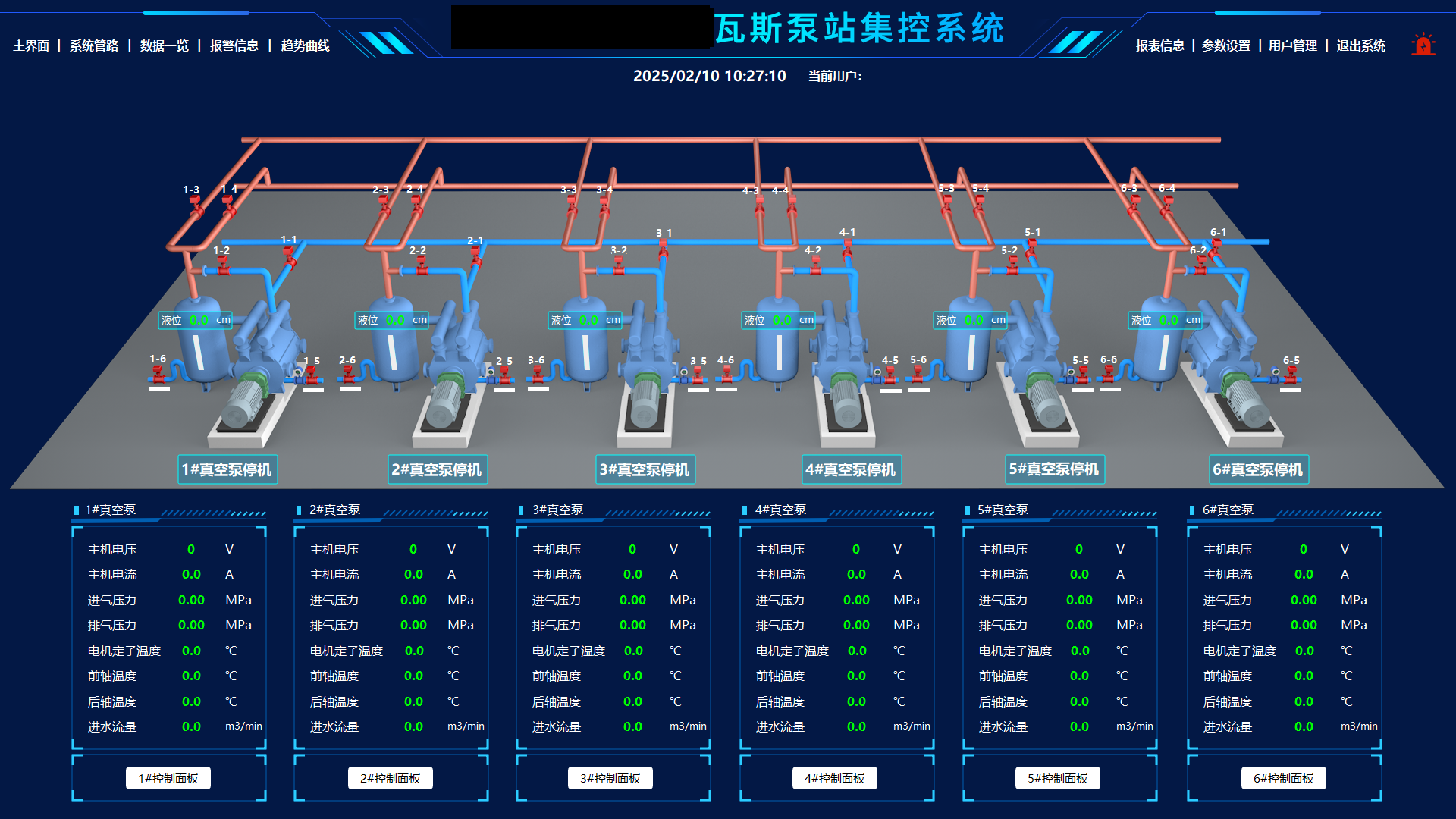

（1）人机界面友好，操作简单，直观明了的显示设备的运行工艺状态和实时运行参数。

（2）数据报表具备转存功能，可利用“U”盘通过计算机USB口将报表转存拷贝，并可选择存储路径、报表时间范围、数据记录间隔等功能，数据文件为Excel格式文件，方便分析整理。

（3）配置2台上位机分别安装监控组态软件，双机冗余设计，可互为切换和相互备用。

（4）开放数据接口，支持DDE、OPC、ODBC等多种标准，并能够接入矿方大型设备监控平台或煤矿综合管控平台等第三方软件平台。

三、系统功能

（1）提供系统运维管理功能。包括人员角色及权限管理，硬件系统网络通信状态感知，系统自诊断等功能。

（2）具备数据实时在线监测功能。包括机组开停状态、电压、电流、功率、绕组温度、电机轴温，抽放泵轴温，进排气侧压力，工作水温度、流量、压力，环境瓦斯等。

（3）具备完整的数据趋势曲线和历史数据查询功能，方便查看和分析，提供数据报表、报警信息的导出和打印功能。

（4）具备数据统计和分析功能。包括设备运行时间、用电量、运行效率等，并能够根据瓦斯泵实际运行工况，模拟绘制瓦斯泵轴功率-真空度曲线。

（5）具备故障自动报警功能。自动形成报警信息记录，详细记录报警发生的时间和确认、消失的时间，通过上位机可在线设置和修改报警参数等。

（6）具有抽放泵、循环水泵、冷却风机、各阀门等设备远程控制功能。
